Tehokkaita tekniikoita elektronisten komponenttien juottamiseen Helping Hands -suurennuslasin avulla

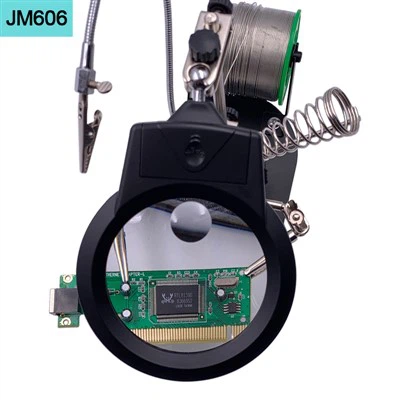

Elektronisten komponenttien juottaminen on herkkää ja tarkkaa työtä. Tämä pätee erityisesti silloin, kun työskentelet pienten osien, kuten pinta--asennuslaitteiden (SMD) tai hienojen-pitch-komponenttien, kanssa. Erittäin hyödyllinen työkalu puhtaiden ja luotettavien nivelten saamiseksi on auttavien käsien suurennuslasi. Siinä on säädettävät kiinnikkeet ja suurennuslinssi. Näin näet paremmin ja asiat pysyvät vakaina juottamisen aikana.

Voit käyttää joitakin keskeisiä tekniikoita saadaksesi kaiken irti tästä työkalusta ja parantaaksesi juottamistasi. Tässä artikkelissa jaetaan käytännön vinkkejä. He näyttävät sinulle, kuinka voit juottaa elektronisia komponentteja tehokkaammin auttavien käsien suurennuslasilla.

1. Oikea asennus ja sijoittelu
Ensimmäinen askel hyvin juottamiseen auttavien käsien suurennuslasilla on työpisteen asentaminen mukavasti. Aseta auttavien käsien laite niin, että suurennuslasi on juuri juotettavien komponenttien yläpuolella. Sen tulee olla noin 3–6 tuuman päässä työkappaleesta. Tämän etäisyyden ansiosta objektiivi suurentaa yksityiskohdat selkeästi. Se ei myöskään rasita silmiäsi tai pakota sinua hankalaan asentoon.
Säädä puristimet pitämään piirilevy (PCB) tai komponentti lujasti mutta hellästi. Älä kiristä niitä liikaa. Liiallinen kiristäminen voi vahingoittaa herkkiä osia tai itse piirilevyä. Laita tarvittaessa pehmeä pehmuste tai Kapton-teippi puristimien tartuntapintoihin. Tämä estää liukastumisen ja naarmuuntumisen.

2. Valaistus on avainasemassa
Paraskaan suurennuslasi ei voi korjata huonoa valaistusta. Käytä erillistä LED-lamppua tai rengasvaloa. Aseta se auttavien käsien ympärille tai yläpuolelle. Tämä valaisee työtilan tasaisesti. Se päästää eroon varjoista ja häikäisystä. Nämä asiat voivat piilottaa tärkeitä yksityiskohtia juottamisen aikana. Hyvä valaistus auttaa tarkistamaan juotosliitosten laadun. Voit varmistaa, että liitännät ovat kunnolla kastuneet. Voit myös välttää kylmiä liitoksia tai siltoja.

3. Käytä sopivaa suurennusta
Apukäsien suurennuslaitteilla on erilaisia ​​suurennustasoja. Useimmat ovat 2x–5x tai suurempia. Valitse suurennuslasi oikealla zoomilla. Valitse se komponenttien kokojen mukaan. Hyvin pienissä-korkeuskorkeuspiireissä saatat tarvita suurempaa suurennusta. Mutta ole varovainen. Liian suuri zoomaus voi pienentää näkökenttää. Tämä vaikeuttaa komponenttien oikeaa sijoittamista. Joskus pienemmän suurennuslasin käyttö luupeilla tai mikroskoopilla toimii paremmin.

4. Vakauta kätesi ja työkalusi
Suuri ongelma pieniä osia juotettaessa on vapisevat kädet tai epävakaat liikkeet. Apukäsien puristimet pitävät työkappaleen vakaana. Mutta myös juotosraudan ja kätesi on oltava vakaat. Aseta pinky- tai nimetön sormesi varovasti työtasolle tai piirilevyn reunalle. Tämä vähentää tärinää. Käytä juotoskolvia, jossa on mukava ote. Siinä tulee olla hieno kärki, joka sopii komponentteihin.
Voit käyttää suurennuslasin kanssa myös pinsettejä. Pinsetit auttavat pitämään pienet osat paikoillaan juottamisen aikana. Tämä kahden-käden menetelmä estää komponentteja liikkumasta. Se myös tekee työstäsi tarkempaa.

5. Valmistele osat ja tyynyt
Puhdista PCB-tyynyt ennen komponenttien asettamista. Käytä isopropyylialkoholia. Tämä poistaa öljyt tai hapettumisen. Voit myös esi-tinata tyynyt ja komponenttien johdot pienellä määrällä juotetta. Tämä tekee lopullisesta juottamisesta nopeampaa ja luotettavampaa. Katso suurennuslasi ja tarkista esi-tinaus. Varmista, että se on tasainen. Varmista myös, ettei siinä ole ylimääräistä juotetta, joka voisi aiheuttaa siltoja.

6. Käytä lämpöä ja juota tehokkaasti
Kun juotat, kosketa juotosraudan kärkeä sekä tyynyä että komponenttijohtoa lyhyeksi ajaksi. Tee tämä samaan aikaan, jotta ne kuumenevat tasaisesti. Syötä juotoslanka liitokseen. Älä laita sitä suoraan raudan kärkeen. Näin juote virtaa tasaisesti liitoksen ympärillä. Käytä juoksutekynää tai sulatetahnaa. Tee tämä suurennuslasin alla. Flux auttaa juotetta virtaamaan paremmin ja tarttumaan. Se puhdistaa pinnat ja pysäyttää hapettumisen.
Älä käytä liikaa lämpöä tai kestä liian kauan. Silitysraudan pitäminen päällä liian kauan voi vahingoittaa herkkiä osia. Se voi myös nostaa tyynyt PCB:ltä. Käytä suurennuslasia nähdäksesi juotosliitoksen jäähtymisen ja kovettumisen. Hyvällä liitoksella on kiiltävä, sileä filee.

7. Tarkasta ja muokkaa tarvittaessa
Tarkista juottamisen jälkeen liitokset huolellisesti suurennuslasilla. Etsi ongelmia, kuten kylmiä juotosliitoksia, siltoja tai riittämätöntä kastelua. Jos havaitset ongelmia, käytä juotossydäntä tai juotteenpoistopumppua. Nämä työkalut poistavat ylimääräisen juotteen. Tee sitten liitos heti uudelleen.
Johtopäätös

Auttavien käsien suurennuslasi on tärkeä työkalu tarkaan juottamiseen. Voit saada elektroniikkakokoonpanosi toimimaan paljon paremmin tekemällä muutamia asioita. Järjestä työtilasi harkiten. Käytä hyvää valaistusta. Pidä kätesi paikoillaan. Valmistaudu hyvin. Ja tarkasta huolellisesti. Olitpa harrastaja tai ammattiteknikko, näiden vinkkien oppiminen auttaa. Voit juottaa luottavaisin mielin. Saat upeita tuloksia jopa kaikkein herkimmällä elektroniikkakomponentilla. Hyvää juottamista!
